小型次氯酸鈉發生器
由軟化水系統、濃鹽水配制系統、稀鹽水配置系統、電解系統、儲存系統、排氫系統、投加系統、控制系統、安全監測系統等組成。
系統組成
由軟化水系統、濃鹽水配制系統、稀鹽水配置系統、電解系統、儲存系統、排氫系統、投加系統、控制系統、安全監測系統等組成。
反應原理
NaCl+H2O+DC → NaClO+H2↑
技術特點
○無動力能耗的單體式溶鹽系統設計，結構簡單可靠，鹽水濃度始終恒定。
○稀鹽水配置采用恒壓穩流技術、高精度計量與可視化流量控制技術，稀鹽水濃度更加精準。
○國際品牌電極，純鈦基材的釕/銥氧化物納米級涂層，效率高、壽命長。
○極板電解電流密度低于1000A/m2，極板面積大、荷載低，壽命更有保障。
○耐強腐蝕、可視新型材料電解槽，可時時觀察槽內電解工況。
○電解系統采用一體化柜式設計，全封閉運行，結構緊湊、操作安全、美觀大方。
○電源采用船舶級高頻穩壓恒流電源，多重安全防護，整流效率93%以上。
○電解槽排氫和成品儲罐排氫等雙重多級排氫系統，裝置系統的安全性高。
○配有的電源電壓、軟化水、電解槽、成品罐的液位、電解液溫度等多級自動連鎖安全防護，自動化程度高。
○系統計量泵全部采用國際品牌計量泵，投加量精準，穩定可靠。
◇控制系統標配PLC一體機控制器
具有多重運行保護功能，可遠程/就地手動切換功能，可接收4-20ma流量/余氯信號，實現消毒劑的自動定量準確投加。
配有RS485通訊接口，采用MODBUSRTU通訊協議與上位機通訊，實現遠程監控。
¨產品可對接公司的智能互聯網云服務平臺系統，為客戶提供網上遠程監視、故障診斷、定時提醒等超前服務，也可為客戶開通手機APP端，實現手機網上監控設備運行功能。
原料及電耗 ：（kg有效氯）：鹽：<3kg， 電：<4kwh。

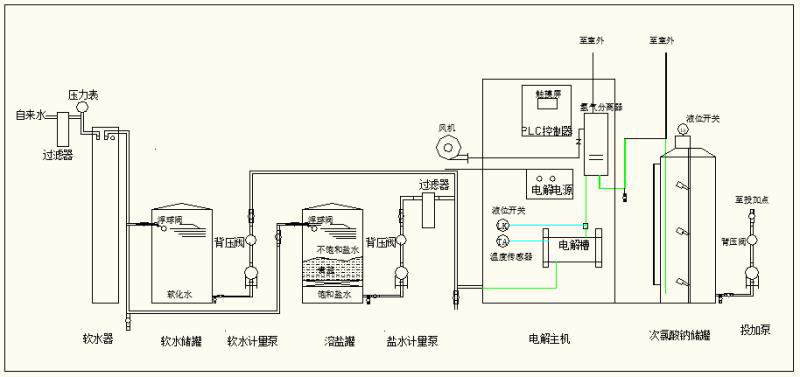

工藝流程圖
技術參數：
型號
有效氯產量（g/h）
軟水流量（l/h）
額定功率（KW）
有效氯含量（PPm）
CWCN-20
20
2.2
0.5
6000-8000
CWCN-50
50
6
0.8
6000-8000
CWCN-100
100
12
1.2
6000-8000
CWCN-200
200
22
1.5
6000-8000
CWCN-300
300
34
4.9
6000-8000
CWCN-400
400
45
4.9
6000-8000
